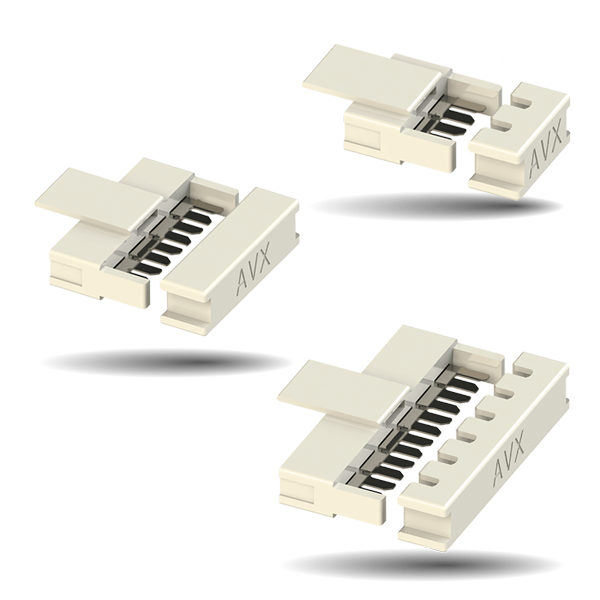

IDC en deux parties - Prise : 24-9159

Caractéristiques et avantages

S'adapte à la fiche horizontale standard 9159, conservant le même système de connecteur BTB
Terminaison de fil IDC économique et fiable
Système de contact BeCu plaqué or pour une fiabilité élevée dans les environnements difficiles
Le loquet intégralement moulé offre un verrouillage positif après l'accouplement

Applications typiques

Fournit des capacités fil à carte au système de connecteur standard 9159 en 2 pièces
En conjonction avec le connecteur WTB à fiche IDC (14-9159), ces connecteurs offrent une flexibilité maximale pour amener les fils d'alimentation et de signal sur ou hors de n'importe quel connecteur 9159 de niveau carte.

Le connecteur de prise de câble IDC permet de terminer facilement et de manière fiable les fils discrets ou câblés de 22 à 24 AWG dans un connecteur d'interface standard 9159. Cela permettra à l'alimentation et aux signaux d'être connectés à un connecteur femelle PCB tout en fournissant un verrouillage positif. Le bloc de support d'assemblage de fils permet de terminer 2 à 6 fils en une seule étape avec n'importe quelle presse d'établi standard. Les couvercles IDC offrent à la fois des options de terminaison (applications en guirlande) et d'arrêt de fil.
