Série 9257-000 | E/S de taille réduite, 16P

Série 9257-000 | E/S de taille réduite, 16P

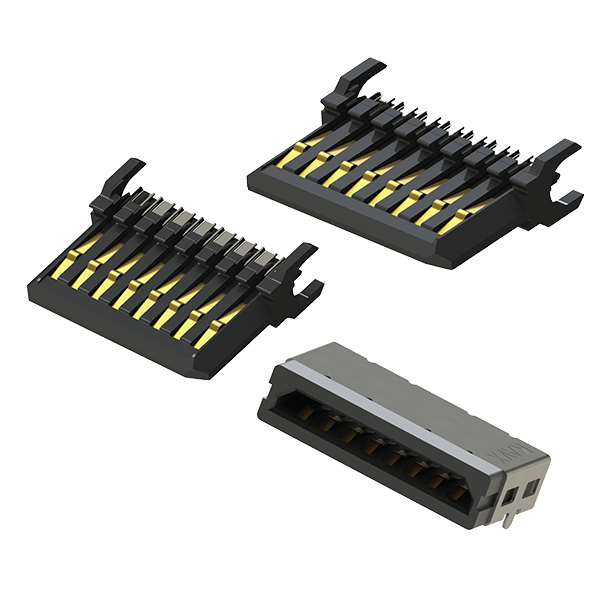

Système d'interconnexion d'E/S conçu pour les équipements portables. KYOCERA AVX propose ce système de connecteurs mâles et femelles de taille réduite en standard. Le connecteur femelle CMS fixe est conçu pour être monté sur un circuit imprimé et intégré à un appareil portable. La fiche est conçue pour la terminaison de câbles avec des options de contacts simple et double face. La personnalisation du couvercle ou des pièces surmoulées peut être fournie comme connecteur uniquement pour la terminaison en sous-traitance. Le connecteur femelle comporte 16 contacts répartis sur deux rangées au pas de 1.25 mm, avec une intensité nominale de 1 A par contact. Les deux connecteurs sont conformes à la directive RoHS.

Pour plus d'informations sur les connecteurs KYOCERA AVX, visitez notre portefeuille de connecteurs ou contactez notre support technique. Équipe.

• Aucun verrouillage n'est requis grâce à la conception à clic des contacts
• Personnalisation optionnelle du couvercle surmoulé
• Options de connecteur à une rangée (8 voies) ou à deux rangées (16 voies)
• Taille compacte pour optimiser l'espace PCB
• Le couvercle extérieur en métal fournit un emplacement intégré pour le circuit imprimé et une languette à souder
• Alignement et orientation positifs de la fiche et de la prise
• 5 1 cycles d'accouplement et XNUMX ampère nominal

• Téléphones portables
• Appareils portables
• Modules industriels
• Électronique médicale
